[TIPS] Memasang lampu kabut atau Fog Lamp pada Suzuki Karimun Wagon R

Pasang Fog Lamp tambahan di Suzuki Wagon R

Suzuki Karimun Wagon R type GA/GL/GX memang sejatinya dari lahir sudah tidak dilengkapi dengan lampu kabut atau FogLamp, itu mungkin salah satu cara dari ATPM Indomobil untuk memangkas harganya jadi lebih murah, kan memang mobil ini masuk kriteria LCGC (Low Cost Green Car).

Padahal lampu kabut atau foglamp merupakan komponen penting untuk menambah keselamatan khususnya pada saat malam hari dan kondisi hujan, oleh karena itu berikut ini langkah untuk penambahan lampu kabut atau foglamp pada Suzuki Karimun Wagon R.

Sebelum menambahkan komponen foglamp tersebut sebaiknya kita melepaskan dulu komponen dibagian depan kendaraan yaitu BUMPER / BEMPER, caranya bisa di klik pada link berikut ini:

https://achenk177.blogspot.com/2021/01/tips-melepas-bumper-depan-suzuki.html

Kita siapkan komponen, peralatan atau tools yang diperlukan untuk penambahan foglamp ini.

Komponen yang dibutuhkan:

1. Foglamp LED dengan diameter 7,5-8,0 cm bisa dibeli di toko online silakan dipilih sendiri.

2. Kabel panjang kurleb 8 meter kalau bisa warna terserah bisa merah/kuning/hijau dll.

3. Terminal kuningan female (cewek) untuk sambung kabel ke switch di dasboard.

4. Switch lampu yg ukuran bisa disesuaikan apakah mau besar atau kecil silakan dipilih.

5. Isolasi untuk penyambungan kable sumber daya.

Peralatan atau tools yg dipakai:

1. Cutter - untuk memotong dan melubangi braket foglamp.

2. Obeng Minus

3. Obeng Plus

4. Tang untuk memasang terminal kuningan.

5. Glue Gun berikut Glue Stick nya.

Setelah bemper terlepas secara keseluruhan, kita tinggal melepaskan braket dudukan foglamp yang ada di bemper, berikut langkah-langkahnya:

1. Lepaskan screw pemegang cover foglamp di bagian dalam bemper dengan menggunakan obeng plus, lihat Gbr 1 berikut ini untuk posisi screw nya.

Gbr 1, lepaskan screw dgn obeng plus
2. Setelah screw terlepas maka selanjutnya kita tekan lock cover foglamp atau pengunci cover fog lamp yang dari plastik dengan cara ditekan kemudian dorong kearang depan. Ada sekitar 8 titik pengunci yang harus dilepaskan, Gbr 2 memperlihatkan lokasi pengunci covernya.
Gbr 2, posisi pengunci cover foglamp

3. Setelah cover foglamp terlepas dari bemper, maka kita bisa segera melubangi nya dengan memotong menggunkan cutter, ikuti alur bulatan pada cover dibagian depan. Hati-hati jangan sampai kebablasan saat memotong dengan cutter karena bahan plastik ini termasuk tidak terlalu keras, jangan lupa untuk merapikan hasil pemotongannya agar tidak tajam dan pastikan foglamp masuk dan pas pada cover yang telah di lubangi tersebut, lihat Gbr 3 dan Gbr 4 berikut.
Gbr 3, memotong & melubangi cover foglamp

Gbr 4, posisi foglamp harus masuk dalam covernya

4. Setelah kedua buah cover foglamp yang ada di lubangi dan dirapikan, lanjut ke bemper untuk dibuatkan lubang dudukan Foglamp, saya melubangi bumper dibagian bawah dengan pertimbangan bahwa kalau ada air masuk maka akan dengan mudah mengalir dan tidak menggenang. Saya pernah melihat ada juga yang memasang foglamp dengan melubangi bagian atas boleh-boleh saja tergantung selera dan keinginan modifikatornya.
5. Besarnya lubang dudukan foglamp tergantung dari panjang dan lebarnya plat pemegang foglamp, mungkin foglam merk A panjang dan lebar platnya berbeda dengan foglamp merk B jadi silakan diukur dan disesuaikan saja. Lubangi dengan menggunakan cutter dan plastik bemper ini lumayan agak keras dan harus dibantu dengan menggunakan obeng minus untuk melubanginya. Lihat Gbr 5 penampakan lubang dudukan foglamp.
Gbr 5, plat dudukan foglam masuk dalam lubang bemper

6. Setelah plat dudukan foglam terpasang dengan baik lalu pasangkan foglamp nya dengan menggunakan baut L yang tersedia satu paket dengan foglamp. Pastikan juga cover foglamp yang tadi sudah dilubangi sudah pas dengan posisi foglam yang terpasang. Dan untuk lebih kuat serta menghindari goyang  pada foglamp setelah bautnya di kencangkan maka tambahkan Lem bakar dengan menggunakan Glue Gun, lihat Gbr 6 foglamp dan braket platnya yg sdh ditambahkan Glue atau lem bakar.
Gbr 6, Foglam sdh terpasang + glue spy tdk goyang

7. Bila foglamp sdh terpasang baik serta dikencangkan dgn pas bautnya dan tidak goyang, kita bisa memasangkan cover foglamp yang tadi sudah dilubangi. Masukkan cover foglamp pada lubang yang ada dan tekan  dengan perlahan sampai seluruh penguncinya masuk diposisi masing-masing, jangan lupa pasang satu buah screw yg tadi kita lepaskan sebagai pengikat agar tidak mudah copot dari tempatnya. Gbr 7, Foglamp dan Cover Foglamp sudah terpasang dengan manis.
Gbr 7, Foglam dan Covernya sdh duduk dengan manis

8. Langkah selanjutnya kita bisa memasang bemper assy yang sudah terpasang foglamp tadi ke kendaraan, ingat pasangnya sesuai dengan informasi pada link yang telah dibagikan diatas.

9. Langkah terakhir adalah penyambungan daya listrik untuk menghidupkan foglamp yang telah terpasang tadi, perlu diingat foglamp yang saya beli memiliki 3 (tiga kabel) yaitu sbb:
     A. Kabel Hitam - Negatif bisa ambil dari Massa Bodi kendaraan.
     B. Kabel Merah - Sumber daya untuk Center LED ambil sumber listrik dari kabel lampu kota.
     C. Kabel Kuning - Sumber daya untuk Ring Light ambil sumber listrik dari kabel lampu kota,
          dalam hal ini kabel lampu kota adalah yang berwarna MERAH strip KUNING.
Ada 3 kabel yang keluar dari Foglamp

10. Sabungkan kabel Hitam Foglamp dengan terminal kuningan lalu pasang pada Massa di body kendaraan, kebetulan di sisi kiri dan kanan dekat lampu utama terdapat terminal massa. Lihat Gbr 8 posisi pemasangan Massa untuk foglamp.

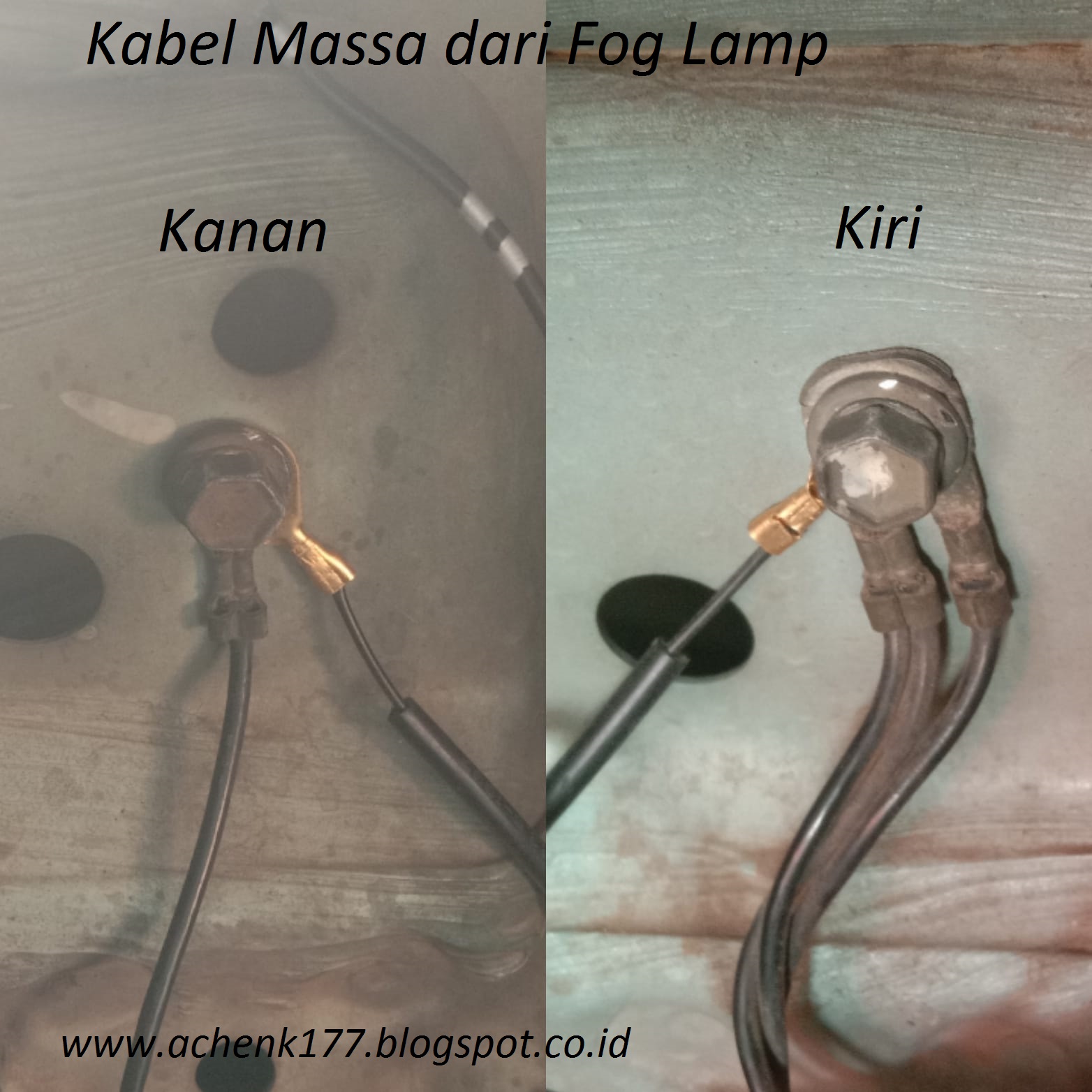

Gbr 8, posisi pemasangan massa foglamp di kiri & kanan

11. Masukkan dua utas kabel melewati karet yang ada di firewall kendaraan, ukur dan sesuaikan panjang kabelnya sehingga mudah untuk dipasangkan switch atau saklar ON-OFF nantinya, lihat Gbr 9 lokasi masuknya kabel menuju dashboard.
Gbr 9, posisi masuknya kabel menuju ke saklar ON/OFF

12. Lubangi panel dashboard disisi kanan dekat kunci kontak, dan sesuiakan dengan besarnya saklar yang akan kita pasang. Lihat Gbr 10 saya pakai saklar yang kecil saja karena LED tdk memerlukan daya yang besar.

13. Kemudian pasang terminal female berikut dengan karet pelindungnya pada dua utas kabel yang akan dihubungkan dengan saklar ON-OFF tadi.
Gbr 10, posisi dan jenis saklar ON/OFF yg dipakai

14. Sambungkan dua utas kabel yang dari saklar ON-OFF tadi, satu ke kabel sumber daya lampu kota warna MERAH strip KUNING dan satu lagi menuju ke Kabel Foglamp warna MERAH. Lihat Gbr 11 untuk kabel sumber dayanya.

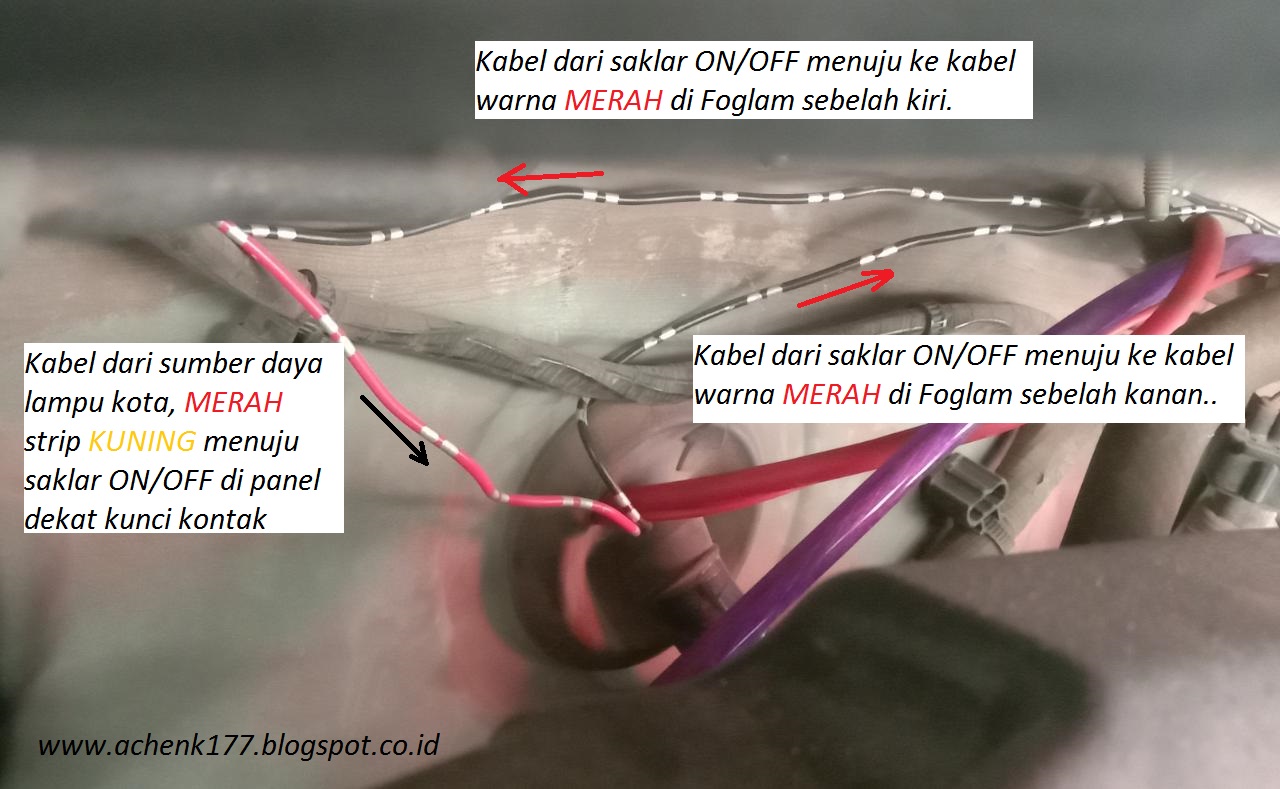

Gbr 11, Penyambungan kabel sumber daya untuk Foglamp

15. Setelah semua terpasang saat nya kita uji coba, apakah bisa beroperasi dengan baik...

16. Bila sorot lampu terlalu keatas maka foglamp perlu di setel kedudukannya dengan cara mengendurkan baut L yang tadi kemudian gerakkan body foglam ke arah bawah lalu kencangkan lagi, sampai posisi sorot lampu dirasakan sudah pas.

Demikian TIPS sederhana ini, semoga bermanfaat dan silakan di coba.

Wassalam


Friday, July 16, 2021

[TIPS] Memasang Power Outlet 12V 120W di Suzuki Karimun Wagon R modal 25 ribu



Umumnya tiap kendaraan sudah dilengkapi dengan pemantik rokok atau istilah kerennya Cigarette Lighter, selain untuk menyalakan pemantik rokok komponen ini juga bisa berfungsi sebagai POWER OUTLET guna menyalakan komponen elektronik lain seperti inside camera dan yang umum untuk charger mobile phone.

Tapi sayangnya komponen ini tidak ada di Suzuki Karimun Wagon R, sehingga kita sulit untuk melakukan charge mobile phone, dari pada pusing kita pasang aja sendiri power outletnya dan setelah di check ternyata kabel sumber daya nya sudah tersedia hanya saja saat ini ditutup dengan "PLUG" dari plastik, jadi tinggal colok aja langsung kayaknya.

Setelah beli power outlet di toko online seharga Rp. 25.000 dan free ongkir, maka langsung kita coba untuk dipasang, berikut urutannya.
1. Lepaskan Plug yang menutupi lubang power outlet disisi kiri steering tepatnya dibawah tuas pengatur kecepatan wiper motor.
2. Tarik keluar socket warna hitam sebagai sumber daya untuk power outlet, hati2 jangan terlalu keras nariknya karena jarak kabel nya terbatas.
3. Pasangkan Power outlet yang baru dibeli tadi ke socketnya,... Eng Ing Eng,...ternyata TIDAK DAPAT DIPASANG boss,... terminal kuningan power outlet ternyata TERLALU BESAR sementara socket di terminalnya berukuran kecil, tuh lihat photonya dibawah ini.

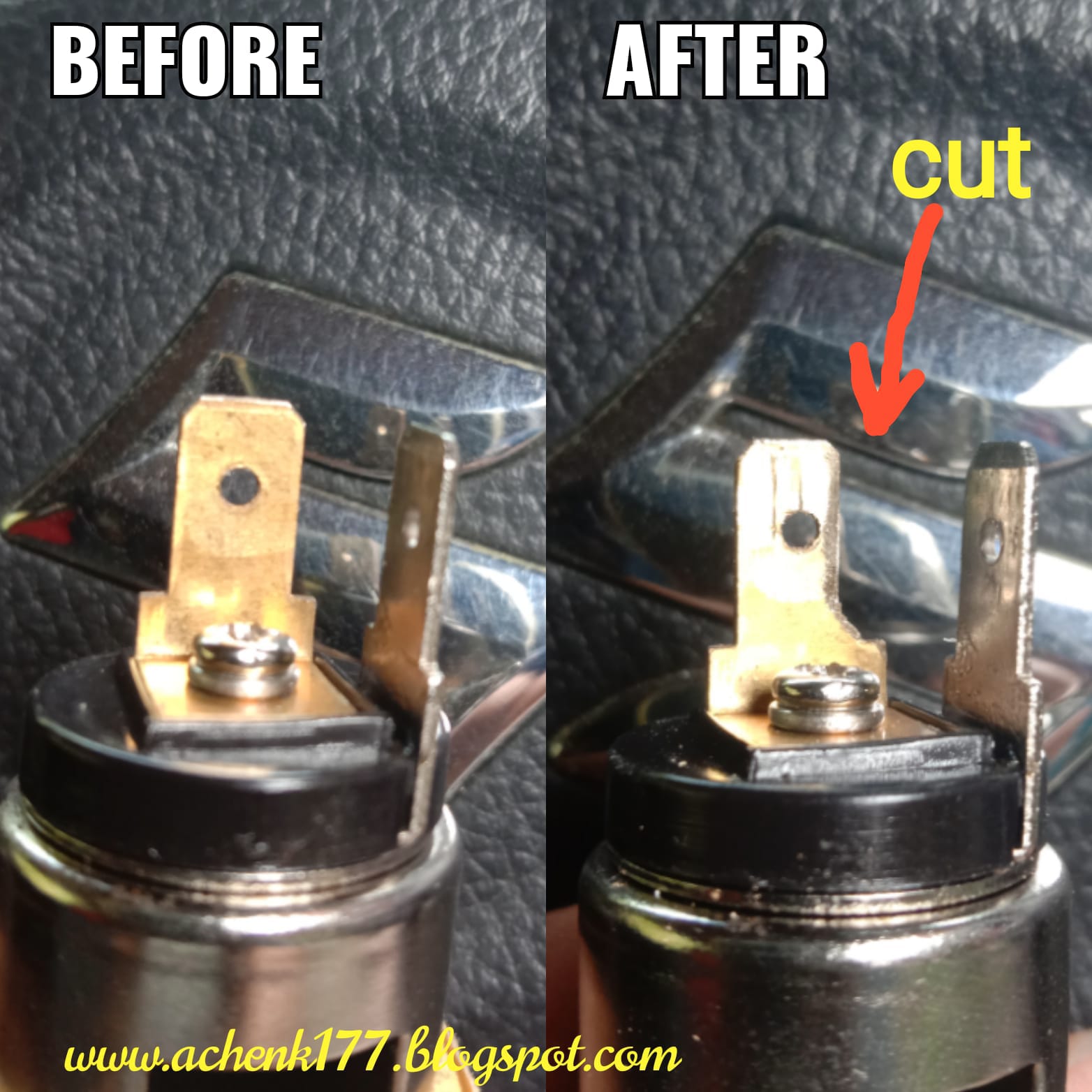

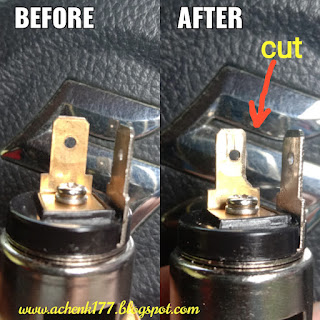

4. Solusinya adalah dengan mengecilkan terminal kuningan di power outlet dengan menggunakan KIKIR, kikir bisa dibeli di toko peralatan dengan harga hanya Rp. 10.000, saya pilih kikir yang berbentuk segitiga.


5. Setelah dikikir beberapa milimeter, alhamdulillah power outlet bisa masuk ke soketnya dengan mulus. Ingat ya yang dikikir hanya satu terminal saja yaitu yang warnanya kuningan, terminal power outlet yang satu lagi yang warnanya perak tidak usah dikikir karena sudah bisa masuk dgn baik.


6. Setelah socket power outlet sdh masuk dengan sempurna, ternyata ada kendala lain tuuuuh,... body power outlet ternyata kekecilan sehingga pada saat dipasang di lubang dashboard tidak duduk dengan baik. Solusinya adalah dengan melapisi body power outlet dengan double tape, kalau tidak ada double tape bisa juga menggunakan isolasi kertas atau isolasi kabel. Ini contohnya saya pakai double tape.

7. Pasang body power outlet ke lubang di dashboard dan pastikan duduk dengan sempurna tanpa ada kendala alias tanpa ada goyang-goyang apalagi bisa diputar-putar.

Photo-photo tambahan lainnya




Sunday, June 27, 2021

Video wawancara dgn Mahasiswa BSI "Usaha Nasi Kulit Dewa cabang Jatimakmur"

 Berikut ini video hasil wawancara yang telah di Release baik di Youtube maupun di Wordpress.



Nasi Kulit Dewa : Ratusan Cabang! Bisnis yang berkembang pesat pada saat Pandemi Covid-19

Beberapa hari yang lalu saya diminta untuk memberikan kontribusi oleh sekelompok mahasiswa dari kampus Universitas BSI (Bina Sarana Informatika) dibilangan Rawamangun yang sedang mendapat tugas untuk penulisan konten yang berhubungan dengan kuliner dimasa Pandemi ini.

Berikut ini link materi yang sudah di release di Youtube maupun Wordpress:

1. Youtube        : https://youtu.be/gVvI0MYgwRI

2. Wordpress    : https://starnewsid.wordpress.com/2021/06/08/nasi-kulit-dewa-ratusan-cabang-bisnis-yang-berkembang-pesat-pada-saat-pandemi-covid-19/

Nasi Kulit Dewa adalah varian makanan terbaru berbahan baku olahan daging ayam dan sapi yang digoreng gurih mengikuti selera pasar di Indonesia. Menu utama Nasi Kulit Dewa yaitu nasi dengan kulit ayam yang super crispy ditabur dengan serundeng, kol goreng, sambal bawang/sambal terasi lalu ditambahkan topping pilihan seperti telur ceplok, ayam goreng, empal goreng, dan juga paru goreng.

Awal ide usaha yang bermula karena Covid-19, membuat pemilik bisnis Nasi Kulit Dewa mendapat kan keuntungan. Dengan varian harga yang relatif murah, berawal dari harga termurah Rp. 19.000 hingga paket lengkap Rp. 40.000

Dengan menunya yang bervariatif seperti itu, Nasi Kulit Dewa bisa menjadi alternatif menu yang cocok untuk pengganti ayam geprek yang mungkin saat ini sudah bertebaran dimana-mana.

Proses penyajian Nasi Kulit Dewa tergolong cepat karena dengan metode fast food sehingga tidak perlu menunggu lama saat memesan. Selain itu Nasi Kulit Dewa juga berkomitmen untuk selalu menjaga kehigienisan produknya yang juga menggunakan konsep kemasan praktis untuk mendukung konsep Food to Go atau Grab to Go.

Ini dia beberapa kutipan wawancara kami dengan Bapak Acep Suwondo salah satu pemilik cabang Nasi Kulit Dewa 102 yang berada di Jatimakmur, Pondok Gede. Bekasi.

” Mengapa memilih usaha kuliner seperti nasi kulit dewa ini?”

usaha kuliner itu usaha yang pasti dicari orang ya jadi kebutuhan hidup orang perlu makan sehingga orang pasti mencari alternatif menu yang lain dan kita hadirkan nasi kulit dewa ini

“Bagaimana cara mem"branding" usaha nasi kulit dewa ini?”

kita aktif di media sosial dan juga beberapa grup yang ada dibekasi seperti grup keluarga nasi dewa jatibening jatimakmur kemudian pondok gede itu kita aktif disana”

“Bagaimana me"manage" usaha nasi kulit dewa ini?”

“memanage usaha yaitu tadi kita aktif di media sosial dan kita penjualan lewat online, kita sudah tergabung dengan gofood kemudian grab food dan yang terakhir traveloka eat juga kita sudah masuk dan kemarin kita  ada daftar juga ke shopee food dan itu sedang proses

“Adakah tips and trick membuka nasi kulit dewa?”

yang pertama yaitu lokasi lokasi, itu sangat menentukan. Lokasi yang bagus dekat perumahan / apartemen / rumah sakit itu penting karena orang pasti butuh untuk makan, makanan yg cukup enak pasti dicari banyak orang, yang kedua aktif di media sosial tadi seperti mengadakan promo promo yang dilakukan pihak kedua yaitu gofood kemudian grab food itu kita bisa ikut jadi bisa bermanfaat buat konsumen”

“Apa inovasi yang dilakukan untuk kedepannya?”

“selain menu yang udah ada rencananya kita juga akan menambah menu lain seperti minuman minuman tentunya minuman yang kekinian yang milenial jadi menu lain juga kita sudah siapkan supaya orang tidak bosan jadi menu varian nya lebih banyak

Nasi Kulit Dewa sudah memiliki ratusan cabang di kota-kota besar yang ada di Indonesia, dan untuk cabang yang ini berada di alamat Jln Raya Jatimakmur No 54C RT 01 RW 013 pondok gede Bekasi. Atau kamu juga dapat memesan via Grab Food dengan keyword Nasi Kulit Dewa 102 Jatimakmur , dan Go Food dengan keyword yang sama yaitu Nasi Kulit Dewa 102 Jatimakmur .

Saturday, January 02, 2021

[TIPS] Melepas Bumper Depan Suzuki Karimun Wagon R

Gambar 1 Penampang Bumper Wagon R

Untuk melepaskan bumper Suzuki Karimun Wagon R sangat mudah sekali dan tidak memerlukan peralatan yang rumit dan berat, kita cukup menyediakan tools atau kunci-kunci sbb:

1. Obeng Minus

2. Obeng Plus

3. Kunci pas 10-12

4. Kunci Shock 10 berikut gagangnya (utk mempercepat kerja saja)

Langkah pelepasan Bemper adalah sbb:

1. Lepaskan Clip plastik (ada 3 buah) dan Baut 10 (ada 2 buah) yang ada dibagian atas bemper dekat radiator, gunakan obeng minus untuk mengangkat pin clip nya kemudian tarik menggunakan tangan. Lihat gambar 2 posisi baut dan clip plastiknya berikut ini.

Gambar 2, Clip & Baut yg harus dilepas

2. Lepaskan 4 buah clip plastik yang ada dibagian ujung bemper bagian bawah  menggunakan obeng minus, pin clip plastik ada bagian yang memang di design untuk dicongkel dengan obeng minus (lihat gambar 3) dan Video cara melepaskan clip plastiknya ada di bagian bawah (Video Removal Clip).

Gambar 3, Clip plastik dibagian bawah ujung bemper

3. Kemudian lepaskan pula 2 buah screw yang ada diujung kiri dan kanan bemper, posisi screw ini menghadap ke arah ban depan kendaraan karimun kita, untuk memudahkannya dalam melepaskan ada baiknya ban depan kita belokkan ke arah dalam atau luar sehingga obeng Plus dapat masuk dan leluasa dalam melepaskannya. Lihat gambar 4 berikut ini.
Gambar 4, Screw diujung bumper dekat ban depan

4. Setelah 2 buah screw tadi dilepaskan, kemudian tarik ujung bemper menggunakan tangan dengan hati-hati, ujung bemper hanya dipegang dengan kait plastik yang dimasukkan ke dalam braketnya. lihat penampakannya berkut ini Gambar 5.
Gambar 5 kait plastik diujung bemper

5. Jangan lupa ada satu baut lagi yang harus kita lepaskan posisinya ada dibagian depan bemper, disekitaran plat nomor, karena posisinya yang agak kedalam maka gunakan konci shock ukuran 10 untuk melepaskannya. Lihat gambar 6 untuk posisi baut 10 tersebut.
Gambar 6, posisi baut 10 didepan bemper dekat plat nomor
6. Setelah semua baut dan clip plastik terlepas kita dapat dengan mudah melepas bempernya secara utuh keseluruhan, dengan mengungkit kait plastik yang ada di bagian atas. Kait ini masuk kedalam lubang yang ada dibodi bagian depan atas. Lihat gambar 7 untuk mengetahui kait plastiknya berikut ini.
Gambar 7. posisi kait plastik di bemper bagian atas

7. Demikian langkah-langkah cara melepaskan bemper di Suzuki Karimun Wagon R, untuk memasangnya kembali adalah kebalikan dari langkah melepas diatas.


Tambahan: Video cara melepaskan Clip plastik dan Memasangnya kembali bisa dilihat pada tanyangan berikut ini:
