Seperti yang pernah saya ulas di TIPS beberapa waktu yang
lalu untuk mengetahui bunyi-bunyi cit-cit-cit saat kendaraan dihidupkan
terutama di pagi hari, seperti link berkut ini:
Tips kali ini adalah lanjutan dari informasi TIPS diatas,
dimana bila penggunaan air, wax maupun belt dressing tetapi belt masih bunyi
juga berarti itu belt harus di setel ulang ketegangannya, bagaimana caranya..?
ikuti langkah berikut.
1.
Periksa lah ketegangan belt dengan cara
menekannya dengan jari tangan, kalau belt kendur maka akan terasa lendutan belt
yang jauh kearah dalam. Lakukan penekanan dengan kekuatan normal kira-kira 10kg
(lihat gambar-1).
2.
Nilai standard kelenturan dari belt bila ditekan
dengan tenaga 10kg kira-kira 5.0-7.0 mm untuk lebih jelasnya bisa lihat table
nilai standard dibawah ini.
3.
Bila ternyata belt tidak standard kelenturannya
bisa dilakukan penyetelan sbb:

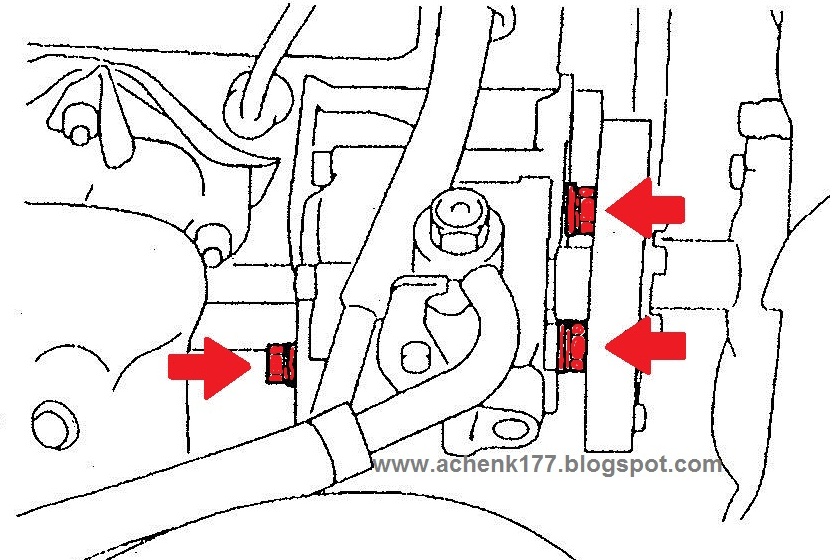

3.1. Kendurkan
3 (tiga) buah Power Steering fixing bolt (lihat tanda panah merah).
3.2. Gerakkan
Power Steering Oil Pump dengan cara menekannya sehingga belt akan menegang, bisa
dibantu dengan obeng minus besar untuk penekanan.
3.3. Bila
dirasakan ketegangan belt cukup maka kencangkan fixing bolt.
Momen pengencangan 3.9 Kgm
 |
| Cara menyetel belt Power Steering |
4.
Periksa kembali ketegangan dari belt apakah
sudah baik, setel ulang bila dirasakan masih kurang pas ketegangannya.
PERHATIAN: Lakukan pemeriksaan
ketegangan belt setelah memutar crankshaft satu putaran atau lebih , sesuai
dengan arah putaran mesin kearah kanan (searah jarum jam).
